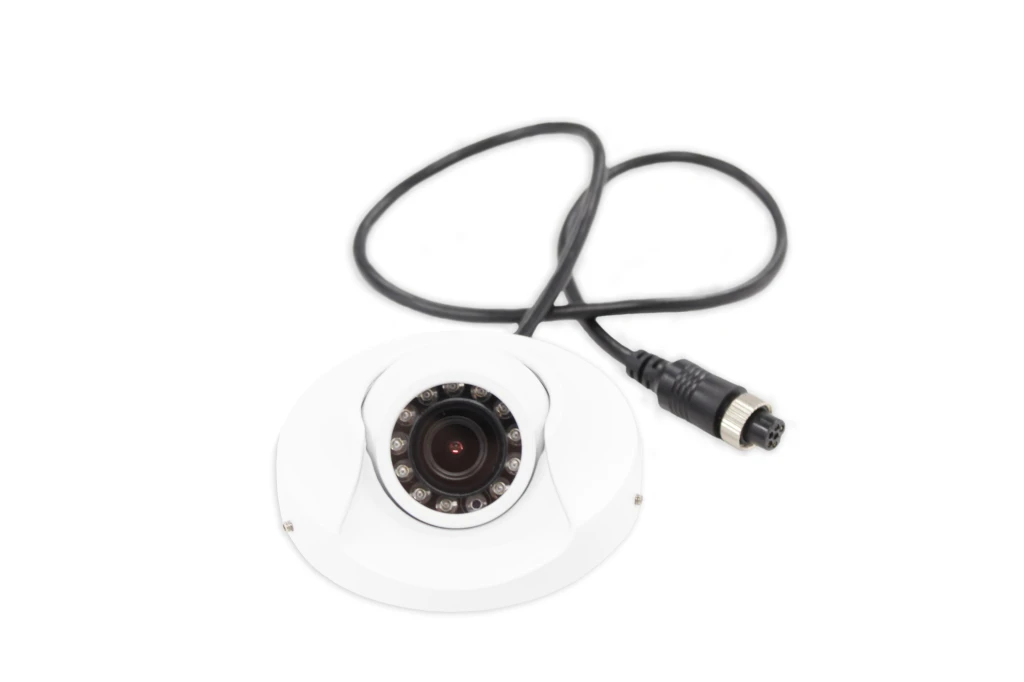

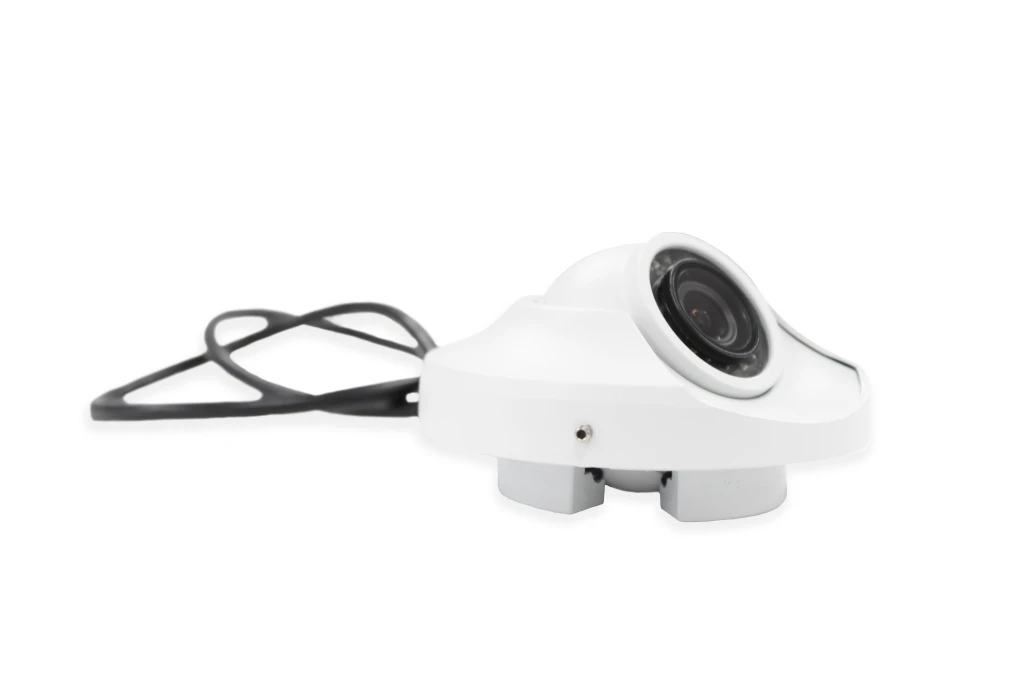

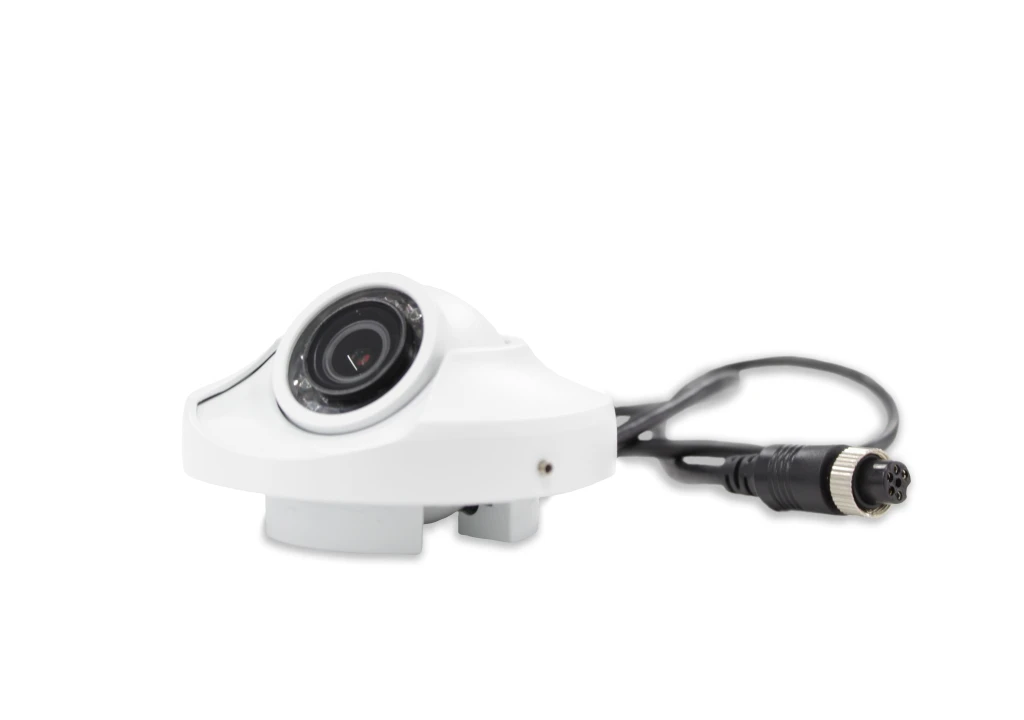

CARVIS MC-406IR — это врезная антивандальная AHD-камера, разработанная для установки внутри транспортных средств: автобусов, троллейбусов, трамваев и другого пассажирского транспорта. Устройство предназначено для мониторинга действий водителя, контроля пассажиропотока и обеспечения общей безопасности в салоне. Благодаря врезному монтажу камера минимально выступает над поверхностью обшивки, сохраняя эстетичный вид салона и обеспечивая надежную защиту от вандализма и случайных повреждений.
Ключевые преимущества
-
Full HD разрешение: матрица 1/2,9" CMOS обеспечивает четкое видео 1920×1080 пикселей с высокой детализацией, что критически важно для идентификации лиц и событий в салоне.
-
Антивандальный врезной корпус: камера монтируется заподлицо с обшивкой, исключая возможность демонтажа или изменения направления без специального инструмента. Металлический корпус защищает от механических воздействий.
-
Высокая защита IP68: полная пыленепроницаемость и защита от длительного погружения в воду обеспечивают надежную работу в условиях повышенной влажности, пыли и при санитарной обработке салона.
-
Стабильное соединение: 4-пиновый авиационный разъем с фиксирующей гайкой гарантирует надежный контакт даже при интенсивных вибрациях и тряске во время движения.
-
Широкий выбор объективов: доступны варианты с фокусным расстоянием 2,8 мм (угол 100°) для охвата больших зон или 3,6 мм (угол 80°) для более детального наблюдения.
-
ИК-подсветка до 10 м: обеспечивает качественную съемку в условиях недостаточного освещения, что особенно важно при вечерних и ночных рейсах.
-
Широкий диапазон рабочих температур: от −40°C до +60°C позволяет эксплуатировать камеру в любых климатических условиях.
Технические характеристики
| Параметр | Значение |
| Тип камеры | Автомобильная, антивандальная, врезная |
| Матрица | CMOS 1/2,9" GC2053+FH8536H |
| Разрешение | 2 Мп (1920×1080, Full HD) |
| Объектив, мм | 2,8 / 3,6 (на выбор) |
| Угол обзора по горизонтали | 100° (2,8 мм) / 80° (3,6 мм) |
| Система цветности | PAL |
| Видеовыход | Авиационный интерфейс (4-pin), AHD |
| Чувствительность, люкс | 0,01; 0 с включенным ИК |
| Гамма коррекция | 0,45 |
| Скорость электронного затвора, с | 1/50 — 1/100 000 |
| Отношение «сигнал/шум» | более 48 дБ (AGC выключен) |
| Шумоподавление | 2D DNR |
| Баланс белого | Автоматический |
| Контроль усиления (AGC) | Автоматический |
| Режим «день/ночь» | Автоматический, механический ИК-фильтр |
| Инфракрасная подсветка (дальность), м | до 10 |
| Материал корпуса | Металл |
| Класс защиты | IP68 |
| Рабочие условия | −40°C … +60°C, влажность до 95% |
| Напряжение питания, В | DC 12±3 |
| Максимальное энергопотребление, мА | 170 |
| Размер, мм | 87×87×45 |
| Вес, г | 160 |
Области применения
-
Пассажирский транспорт: автобусы, троллейбусы, трамваи — для контроля водителя, мониторинга салона и пассажиропотока.
-
Метрополитен и железнодорожный транспорт: вагоны поездов, электропоезда — для наблюдения за посадкой/высадкой и поведением пассажиров.
-
Школьные автобусы: контроль за детьми в салоне и действиями водителя.
-
Служебный транспорт: автомобили экстренных служб, инкассации — для фиксации событий в салоне.
-
Лифты и малогабаритные помещения: врезной монтаж позволяет использовать камеру в ограниченном пространстве.
Комплектация
-
Врезная камера CARVIS MC-406IR (с выбранным объективом 2,8 мм или 3,6 мм)
-
Монтажный комплект для врезной установки
-
Кабель с авиационным разъемом (4-pin)
-
Руководство по эксплуатации
Монтаж и подключение
Камера устанавливается врезным способом: в обшивке транспортного средства выполняется отверстие, после чего устройство фиксируется с обратной стороны. Такая конструкция обеспечивает минимальное выступание над поверхностью и защиту от вандализма. Подключение осуществляется через надежный 4-пиновый авиационный разъем с фиксирующей гайкой, устойчивый к вибрациям. Питание подается от бортовой сети 12 В (диапазон 9–15 В), видеосигнал передается по стандарту AHD. Благодаря классу защиты IP68 и широкому температурному диапазону камера сохраняет работоспособность в самых сложных условиях эксплуатации.
Характеристики
| Производитель: | CARVIS |
| Разрешение записи | 1920×1080 |
| максимальное разрешение | 2 Mpx (1080P) |
| Напряжение питания | DC 12±3 |
| Корпус | Металл |
| Объектив | 2,8/3,6 |
| Рабочая температура (с АКБ) | −40 ℃ ... +60 ℃, влажность до 95% |
| Разъем подключения | Авиационный интерфейс (4-pin), AHD |
| Степень защиты корпуса | IP68 |
| Угол обзора | 100° (2,8), 80° (3,6) |
| Код товара: | |
